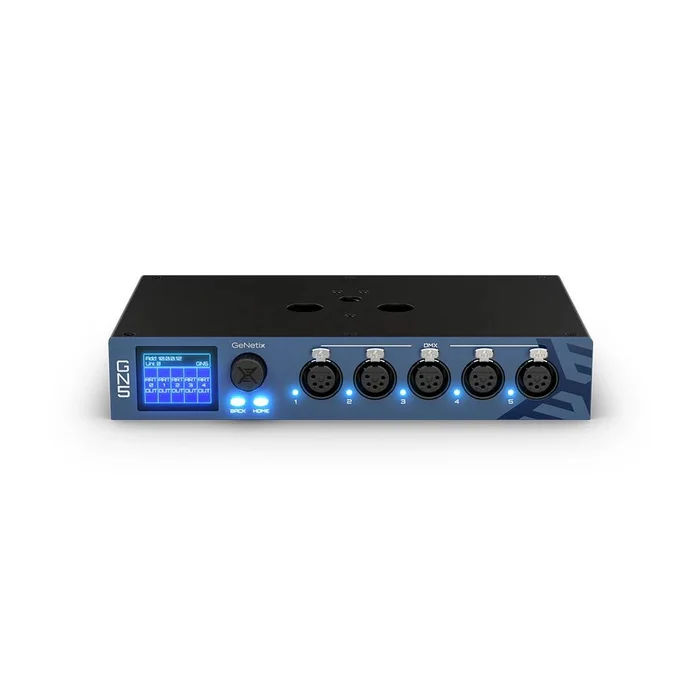

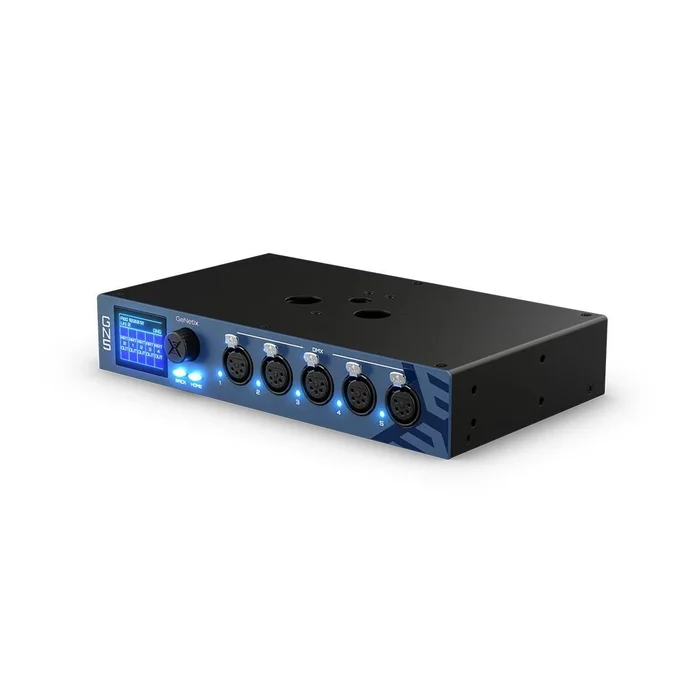

ChamSys GeNetix GN5 5 Port Node

Beschreibung

Der Chamsys GeNetix GN5 ist ein vielseitiger 5-Port Ethernet DMX-Node, der sich ideal für professionelle Lichtsteuerungsanwendungen eignet. Neben der Funktion als DMX-Node unterstützt der GN5 auch die Verarbeitung von Timecode, MIDI und 10Scene-Daten, was ihn zu einem unverzichtbaren Werkzeug für komplexe Lichtinstallationen macht. Der GN5 ist vollständig konfigurierbar und unterstützt die Protokolle Art-Net, sACN und RDM. Die Konfiguration kann bequem über den eingebauten Webserver oder das Display am Gerät erfolgen.

Der GN5 bietet fünf vollständig konfigurierbare DMX-Ports, die als Ein- oder Ausgänge genutzt werden können. Zudem verfügt er über zwei Netzwerkanschlüsse und kann sowohl über powerCON TRUE1 als auch über PoE mit Strom versorgt werden. Die flexiblen Montageoptionen, einschließlich M12-Gewinde für Rigging, Hutschienenadapter und 19-Zoll-Rack-Montage, machen den GN5 zu einer vielseitigen Lösung für verschiedene Installationsszenarien.

Die LTC- und MIDI-Ports ermöglichen die Ein- und Ausgabe von Timecode und MIDI-Noten, was besonders nützlich ist, wenn die Timecode- oder MIDI-Quelle nicht am FOH (Front of House) positioniert ist. Über Ethernet kann der GN5 bis zu zwei Instanzen in den Unlock Mode schalten und fungiert zusätzlich als 10Scene-Interface. Über USB-C kann der GN5 MagicQ PC in den Unlock Mode schalten, sodass die volle Leistungsfähigkeit der MagicQ-Software auf Linux, Mac oder PC verfügbar ist.

Der GN5 unterstützt eine Vielzahl von Beleuchtungsprotokollen, darunter Art-Net V1,2,3 und 4, sACN und RDM. Die DMX-Timings sind vollständig konfigurierbar, und der Node bietet DMX-Fallback und Merging-Funktionen für zusätzliche Redundanz und Flexibilität. Szenen können gespeichert und über verschiedene Schnittstellen wiedergegeben werden, was eine hohe Anpassungsfähigkeit ermöglicht.

Die DMX-Fallback-Funktion ermöglicht es, Geräte eines Universums in einer Schleife mit zwei Ports des GeNetix Nodes zu verbinden, um eine Redundanz zu erreichen. Wenn ein einzelnes Kabel irgendwo in der DMX-Schleife unterbrochen wird, können alle Geräte weiterhin DMX empfangen. Einzelne Ports können auf Ausgang, Eingang oder Fallback eingestellt werden, was die Flexibilität und Zuverlässigkeit des Systems erhöht.

Die Merging-Funktion des GN5 unterstützt das Zusammenführen unterschiedlicher Quellen für jeden einzelnen Port. Es stehen verschiedene Optionen zur Verfügung, darunter HTP (Highest Takes Precedence), LTP (Latest Takes Precedence), niedrigste IP-Adresse und höchste IP-Adresse. Diese Optionen bieten eine hohe Flexibilität bei der Verwaltung von DMX-Daten aus verschiedenen Quellen.

Zusätzlich unterstützt der GN5 die Speicherung von bis zu 10 Szenen, die aus den eingehenden Art-Net- oder sACN-Daten aufgezeichnet werden können. Diese Szenen können entweder von der Frontplatte des Nodes, von der MagicQ / QuickQ-Konsole, über den Webserver oder über 10Scene-Wandplatten an den GN5- und GN10-Nodes wiedergegeben werden.

Die Konfiguration der GeNetix Nodes kann über MagicQ-Konsolen und PC-Systeme sowie über QuickQ-Konsolen erfolgen. Weiterhin können alle Nodes über einen Webserver konfiguriert werden. Nodes, die über eine Bedienung an der Front verfügen, können auch über diese konfiguriert werden. Eine PIN-Sperre verhindert, dass die Konfiguration über die Bedienung an der Front des GeNetix geändert werden kann.

Highlights:

• 5 RDM-DMX-Ports für Eingang und Ausgang
• Unterstützt Art-Net & sACN
• LTC und MIDI-Timecode über Ethernet
• Webserver für die Fernkonfiguration
• Schaltet bis zu 2 MagicQ Instanzen in den Unlock Mode
• Konfigurierbare DMX-Timings
• DMX-Fallback und Merging-Funktionen
• Speicherung und Wiedergabe von bis zu 10 Szenen
• Flexible Montageoptionen (Rigging, Hutschiene, Rack)
• PIN-Sperre für Konfigurationsschutz

Technische Daten

Hardware-Spezifikationen:

• RDM Direct DMX-Anschlüsse: 5
• Netzwerk-Anschlüsse: 2
• MIDI-Anschlüsse: 2 (1 Eingang, 1 Ausgang)
• LTC-Timecode-Anschlüsse: 2 (1 Eingang, 1 Ausgang)
• 10 Szenen-Anschlüsse: 1
• PoE-Eingang: Ja (Anschluss 1)
• USB-Anschlüsse: 1 USB-C

Software-Spezifikationen:

• Art-Net/sACN-Unterstützung
• ChamNet-Unterstützung
• LTC und MIDI-Timecode über Ethernet
• MIDI-Noten über Ethernet
• 10Scene Gateway-Funktionalität
• Konfigurierbare DMX Timings
• Web-Server
• Benutzer-Presets
• DMX-Redundanz-Unterstützung

Mitgeliefertes Zubehör:

• USB A-C Kabel
• PowerCon True1-Netzkabel
• Clip für Hutschienenmontage

Gewicht und Abmessungen:

• Breite: 250 mm
• Tiefe: 172 mm
• Höhe: 44,4 mm
• Gewicht: 1.4 kg
