WORK LightShark LS-Node4 – ArtNet, sACN, DMX512-A (RDM) Konverter

Beschreibung

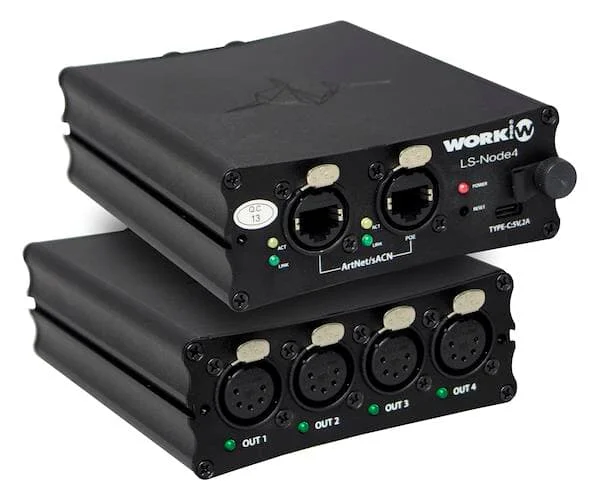

WORK LightShark LS-Node4
ArNet, sACN, DMX 512-A (RDM), Konverter, bidirektional, HTP oder LTP DMX-Merger, DMX 512-A (RDM)-Splitter 1-3

Die LS-Node-Serie ist die neue RDM/DMX Streaming-Range von WORK PRO, die die Industriestandards ArtNet und sACN unterstützt. Die drei verschiedenen Modelle bieten zwischen 1 und 4 DMX-Universen. LS-Node1, LS-Node2 und LS-Node4 stellen jeweils die entsprechende Anzahl an frei konfigurierbaren DMX-Universen bereit.

Die kompakten LS-Nodes entsprechen dem gleichen Formfaktor wie beim LS-Core und werden über einen kompakten USB-C-Stecker oder über PoE mit Strom versorgt. Mit den optionalen LS-AR 19-Rack-Chassis können bis zu 4 LS-Nodes auf 1 HE in einem Flightcase montiert werden.

Alle LS-Node-Produkte verfügen über einen integrierten Ethernet-Switch mit zwei Ports und sind multiprotokollfähig. Sie unterstützen die Industriestandards ArtNet und sACN.

Die LS-Nodes sind voll kompatibel zu den LightShark-Konsolen und können ebenfalls über einen Webserver konfiguriert werden. Dabei können über das Webinterface die DMX-Frame-Rate (von 15 bis 40 Frames/s), Firmware-Upgrades, unabhängiges RDM/DMX-Port-Routings (jedes Universum kann unabhängig zu jedem der RDM/DMX-Ports geleitet werden) vorgenommen und konfiguriert werden.

Die RDM-Kompatibilität ermöglichen es zudem die Konfiguration, Statusüberwachung und Verwaltung von RDM-fähigen Fixtures von Lichtpulten aus durchzuführen.

Alle Modelle verfügen über mehrere Betriebsarten:


• Single-Mode: RDM/DMX zu ArtNet/sACN Transceiver (LS-Node1 & LS-Node2 Modelle), konfigurierbar über das Netzwerk.
• Merger-Mode: Hier können die LS-Nodes verschiedene Universen empfangen (über ArtNet/sACN oder DMX) und in den gleichen Ausgang zusammenführen, wobei man zwischen HTP und LTP Merge auswählen kann.
• Backup-Mode: Im Backup-Mode können an den LS-Nodes zeitgleich zwei Konsolen betrieben werden. Sobald die Primärkonsole ausfällt, schaltet der LS-Node automatisch auf das Signal der Sekundärkonsole mit einer maximalen Latenz von 3 Sekunden um.

Features:


• Web-Browser Konfiguration
• DMX-Rate einstellbar
• 10/100/1.000 Mbit Datenübertragung
• Integrierter 2-Port Switch
• Statische IP Adresse
• PoE
• Konfigurierbar als:
• ArtNet-DMX 512-A (RDM) Interface, bidirektional
• ArtNet Repeater
• HTP oder LTP DMX-Merger
• Backup-Device
• DMX 512-A (RDM)-Splitter 1-3

technische Daten

• Funktion:
  ArtNet, sACN, DMX 512-A (RDM) Konverter, bidirektional
  Merger, Splitter, Backup-Tool, Protokol-Konverter, RDM Gateway

Steuerung & Programmierung


• Protokoll: ArtNet, sACN, DMX 512-A (RDM)
• DMX 512-Kanäle: bis zu 2.048
• Interner Speicher: nein
• DMX 512-Anschluss: 4x XLR 5 pol female
• EtherNet-Anschluss: 2x RJ 45 etherCON female

Technische Daten


• Netzteil: extern via USB-C oder PoE
• Netzspannung: 5 V oder PoE
• Stromaufnahme: 2 A bei 5 V

Gehäuse


• Material: Metall
• Farbe: schwarz
• Gehäuse-Schutzklasse: IP 20
